Project - zaagmachine

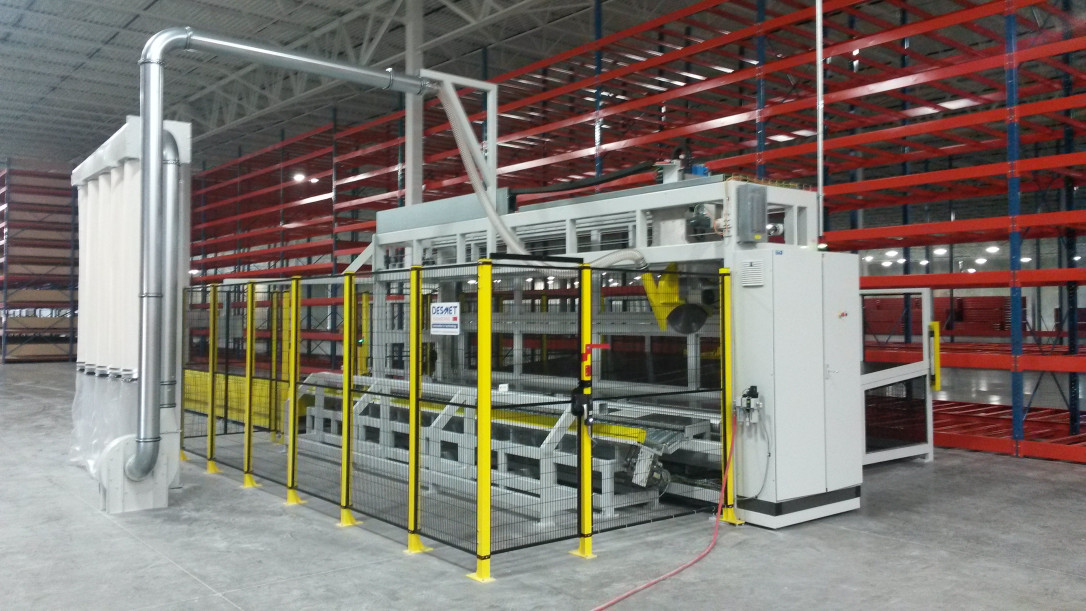

2016-03-23 11.33.04.jpg

De uitdaging voor ons ingenieursteam zat hem in het ontwerpen van een zaagmachine die efficiënt en zonder verlies van materiaal grote moederrollen in 2 perfect even grote helften kan zagen.



De bestaande methodiek met lintzaagmachine stelde immers vaak problemen bij gebruik.
Onze klant wilde een innovatieve duurzame oplossing. Desmet Engineering ontwierp een automatische cirkelzaagmachine waardoor de zaagsnede rechter en esthetischer is, waardoor er minder verlies van materiaal is. Werking: De te verzagen moederrollen worden op een aanvoertafel gelegd met een pinnenheftruck. Daarna wordt de rol automatisch in de zaagmachine gebracht. De rol wordt tegen een aanslag verlegd en vervolgens verzaagd op de ingestelde maat. De twee delen worden daarna uit de zaagmachine gekanteld op een eerste rollenbaan. Met behulp van twee volgende rollenbanen kunnen de delen gekanteld worden op een afvoertafel. Alle instellingen en bedieningen gebeuren op een touchscreen. Het instellen van de zaagpositie en de verticale beweging van het zaagblad gebeurt met een servomotor met servosturing. De zaagmotor zelf heeft een vermogen van 11kW.
