Festo EPRF-BS: elektrische precisie in een hygiënisch ontwerp

Festo EPRF-BS: een elektrische cilinder voor nauwkeurige beweging in hygiënische omgevingen

In industriële toepassingen waar hygiëne, corrosiebestendigheid en nauwkeurigheid centraal staan, is de keuze van de juiste aandrijving essentieel.

Machines moeten niet alleen betrouwbaar en precies bewegen, maar ook bestand zijn tegen de specifieke omstandigheden van hun werkomgeving.

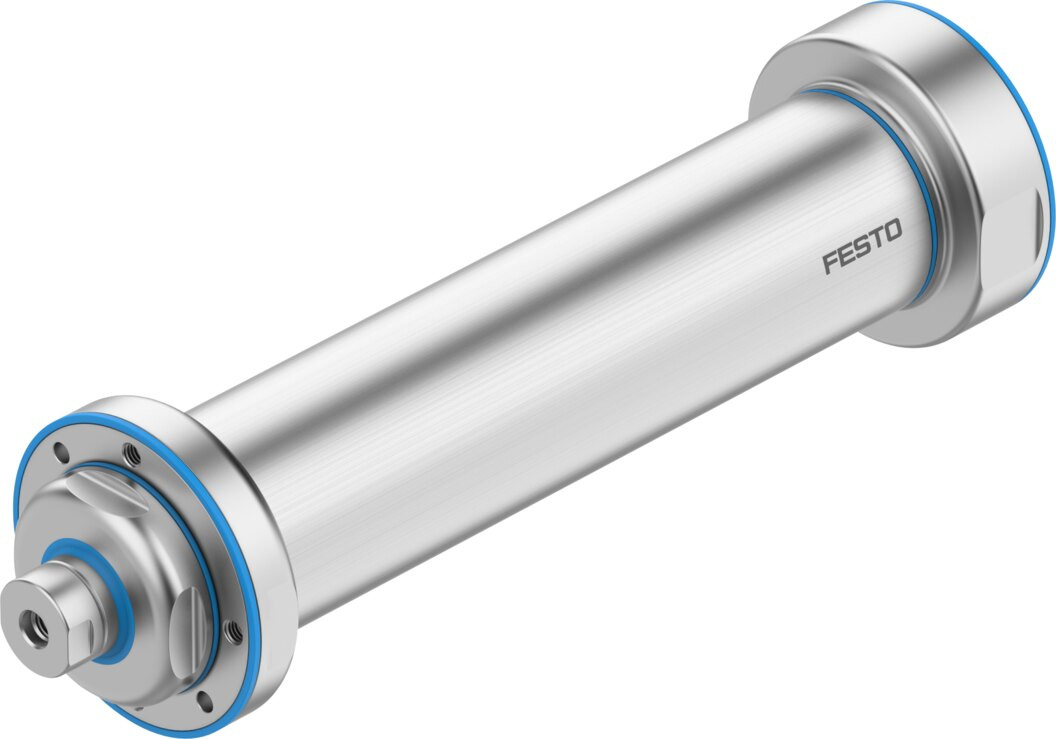

Met de Festo EPRF-BS elektrische cilinder biedt Festo een oplossing voor toepassingen die een nauwkeurige lineaire beweging combineren met een robuuste en hygiënisch ontworpen uitvoering.

De cilinder maakt gebruik van een kogelomloopspindel en is uitgevoerd in roestvast staal, waardoor hij bijzonder interessant is voor onder meer de voedingsmiddelenindustrie, de farmaceutische sector en de verpakkingsindustrie.

Maar wat maakt deze elektrische cilinder bijzonder, en met welke technische mogelijkheden moet je rekening houden bij de selectie?

Een hygiënisch ontwerp voor veeleisende toepassingen

In omgevingen waar regelmatig wordt gereinigd of waar strenge hygiëne-eisen gelden, moet ook de aandrijving aan specifieke voorwaarden voldoen.

Materiaalkeuze, vormgeving en bescherming tegen vocht en reinigingsprocessen spelen daarbij een belangrijke rol.

De Festo EPRF-BS is ontworpen met aandacht voor deze omstandigheden.

De behuizing is vervaardigd uit roestvast staal 1.4404/316L, een materiaal dat bekendstaat om zijn goede corrosiebestendigheid. De gladde vormgeving ondersteunt een hygiënisch ontwerp en beperkt moeilijk bereikbare plaatsen waar vuil zich kan ophopen.

Daarnaast beschikt de cilinder over beschermingsgraad IP69K.

Ook wordt NSF-H1-smeervet toegepast voor hygiënekritische toepassingen.

Deze eigenschappen maken de EPRF-BS interessant voor machinebouwers die elektrische beweging willen integreren in installaties waar reinigbaarheid en materiaalbestendigheid belangrijke aandachtspunten zijn.

De uiteindelijke geschiktheid hangt uiteraard af van de concrete toepassing en de geldende hygiëne- en reinigingsvereisten.

Nauwkeurige lineaire beweging dankzij een kogelomloopspindel

Naast het hygiënische ontwerp is ook de bewegingsnauwkeurigheid een belangrijke troef van de Festo EPRF-BS.

De cilinder maakt gebruik van een kogelomloopspindel om de draaibeweging van de motor om te zetten in een lineaire beweging.

Dit aandrijfprincipe ondersteunt een nauwkeurige en reproduceerbare positionering.

Volgens de technische productgegevens bedraagt de herhalingsnauwkeurigheid ±0,02 mm.

Dat is relevant voor toepassingen waarbij onderdelen, producten of machinecomponenten telkens opnieuw op een nauwkeurige positie moeten worden gebracht.

Denk bijvoorbeeld aan positioneerbewegingen in geautomatiseerde verpakkingslijnen of aan machinefuncties waarbij een consistente en gecontroleerde lineaire verplaatsing noodzakelijk is.

De effectieve prestaties zijn afhankelijk van de gekozen configuratie, de aansturing, de belasting en de bedrijfsomstandigheden.

Flexibel te integreren in verschillende machineconstructies

Geen twee machineconstructies zijn hetzelfde. Daarom is het belangrijk dat een elektrische cilinder kan worden afgestemd op de beschikbare inbouwruimte en de vereiste beweging.

De Festo EPRF-BS is verkrijgbaar in vijf bouwgroottes: 36, 45, 55, 75 en 86.

Daarnaast zijn er zes montagevarianten beschikbaar, zodat de aandrijving kan worden aangepast aan verschillende machineontwerpen.

Ook de motorpositionering biedt flexibiliteit.

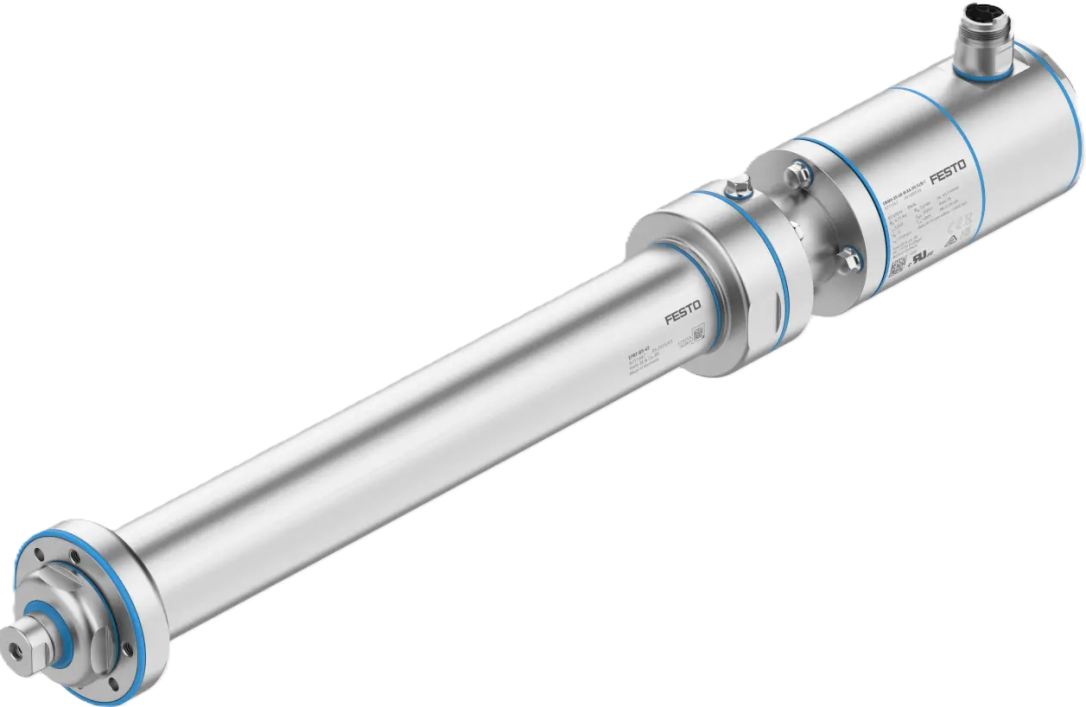

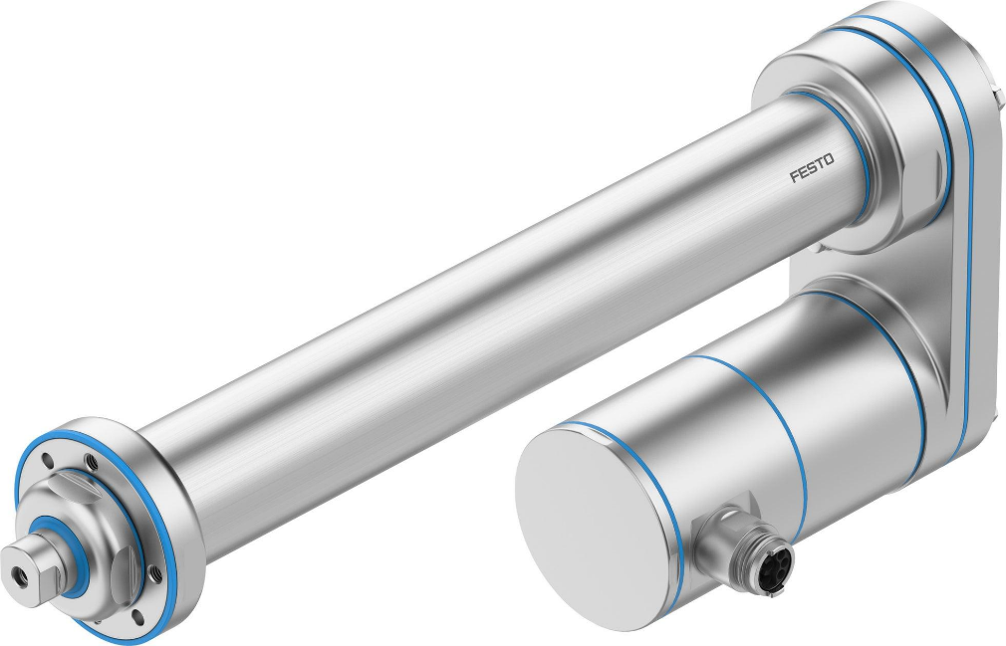

Afhankelijk van de gekozen uitvoering kan de motor axiaal of parallel worden gemonteerd, in combinatie met de bijbehorende motorbevestigingsset.

Zo kan bij de selectie rekening worden gehouden met factoren zoals de beschikbare ruimte, de gewenste bewegingsrichting, de aansluiting op andere machinecomponenten en de toegankelijkheid voor onderhoud.

De technische mogelijkheden in één oogopslag

De Festo EPRF-BS biedt verschillende configuratiemogelijkheden voor toepassingen die nauwkeurige elektrische lineaire beweging vereisen.

De vermelde maximale waarden zijn afhankelijk van de gekozen uitvoering en de bedrijfsomstandigheden.

Voor een correcte dimensionering moeten onder meer de vereiste kracht, slaglengte, snelheid, bewegingscyclus en omgevingsfactoren worden meegenomen.

Voor welke toepassingen is de Festo EPRF-BS interessant?

Door de combinatie van elektrische beweging, een roestvaststalen constructie en een hygiënisch ontwerp kan de EPRF-BS in uiteenlopende industriële toepassingen worden overwogen.

Voedingsmiddelenindustrie

In machines voor de verwerking of verpakking van voedingsmiddelen zijn materiaalbestendigheid en reiniging belangrijke aandachtspunten.

De eigenschappen van de EPRF-BS kunnen interessant zijn voor lineaire positioneer- en bewegingsfuncties in dergelijke installaties.

Farmaceutische sector

In farmaceutische productie- en verpakkingsprocessen zijn nauwkeurigheid en gecontroleerde machinebeweging vaak essentieel.

De herhalingsnauwkeurigheid en de roestvaststalen uitvoering zijn relevante selectiecriteria bij het ontwerpen van dergelijke machines.

Verpakkingsindustrie

Geautomatiseerde verpakkingslijnen vereisen vaak herhaalbare bewegingen en een betrouwbare positionering. Met verschillende bouwgroottes, montagevarianten en slaglengtes biedt de EPRF-BS mogelijkheden om de aandrijving af te stemmen op de machineconstructie.

De concrete inzetbaarheid moet steeds worden beoordeeld op basis van de procesvereisten, de omgevingsomstandigheden en de technische specificaties van de gekozen uitvoering.

Hoe kies je de juiste configuratie?

De juiste elektrische cilinder selecteren begint bij een goed inzicht in de toepassing.

Niet alleen de gewenste slaglengte of kracht bepaalt welke uitvoering geschikt is.

Ook de dynamische belasting, de snelheid, de bewegingscyclus en de beschikbare inbouwruimte spelen een rol.

Bij de selectie van een Festo EPRF-BS zijn onder meer de volgende vragen belangrijk:

• Welke slaglengte is nodig?
• Welke aandrijfkracht moet de cilinder leveren?
• Welke snelheid en bewegingscyclus zijn vereist?
• Hoe wordt de cilinder in de machine gemonteerd?
• Welke omgevings- en reinigingsomstandigheden gelden?
• Welke motorconfiguratie past het best bij de beschikbare ruimte en de gewenste aansturing?

Door deze parameters vooraf in kaart te brengen, kan de configuratie beter worden afgestemd op de technische eisen van de machine.

Desmet Engineering helpt je bij de selectie

De juiste aandrijving kiezen vraagt om meer dan alleen het vergelijken van technische waarden.

De cilinder moet passen binnen de volledige machineconstructie én betrouwbaar functioneren onder de omstandigheden van de toepassing.

Bij Desmet Engineering helpen we je graag bij het selecteren van de geschikte Festo-oplossing.

Samen bekijken we de vereiste kracht, slaglengte, snelheid, montage en omgevingsomstandigheden om tot een configuratie te komen die aansluit bij jouw machine en proces.

Meer weten over de Festo EPRF-BS?

Bekijk de productinformatie en de beschikbare uitvoeringen op de website van Festo.

Bekijk de Festo EPRF-BS

Heb je vragen over de toepassing of wil je weten welke configuratie het best aansluit bij jouw machine?

Neem contact op met ons op. We denken graag met je mee.
